Në vitet e fundit, rritja e ndërgjegjësimit për ndikimin mjedisor - dhe konkretisht rolin e agjentëve ftohës - ka përshpejtuar miratimin e sistemeve VRV R‑32 në të gjithë Evropën. Ndërsa ky tranzicion fiton vrull, profesionistët e industrisë kërkojnë gjithnjë e më shumë qartësi se si të zbatojnë saktë standardet e ndryshme që rregullojnë sigurinë e gazeve F.
Përmes pozicionit tonë lider në zgjidhjet VRV R‑32 dhe bashkëpunimit tonë të ngushtë me instaluesit, projektuesit, ekspertët e pajtueshmërisë dhe politikëbërësit, Daikin ka zhvilluar një kuptim të thellë të zbatimit praktik të këtyre standardeve të sigurisë. Ne e kemi konsoliduar këtë njohuri për të ofruar udhëzime të qarta dhe të zbatueshme për të gjitha palët e interesuara të përfshira në projektimin, instalimin dhe vlerësimin e sistemeve VRV.
Cilat standarde rregullojnë sigurinë e agjentit ftohës?
IEC 60335-2-40 është një standard produkti, që përcakton kërkesat e sigurisë për pompat elektrike të nxehtësisë, kondicionerët dhe heqësit e lagështisë.
EN 378 është një standard i përgjithshëm, që përcakton kërkesat për sistemet e ftohjes, që mbulojnë projektimin, prodhimin, instalimin, funksionimin, mirëmbajtjen dhe asgjësimin.
Brenda fushëveprimit të tyre, si IEC 60335-2-40 ashtu edhe EN 378 përcaktojnë se aty ku ekziston një standard specifik sigurie për produktin, për shembull IEC 60335-2-40, ai ka përparësi ndaj një standardi të përgjithshëm siç është EN 378 (fragmentet 1 dhe 2).
EN 378 e përforcon më tej këtë parim kur përcakton kufijtë e mbushjes me agjent ftohës (fragmenti 3).
Konkluzioni: IEC 60335-2-40 ka përparësi ndaj EN 378.
Fragmenti 1 – Fushëveprimi i EN378: “Standardet e familjes së produkteve që merren me sigurinë e sistemeve të ftohjes kanë përparësi ndaj standardeve horizontale dhe gjenerike që mbulojnë të njëjtën temë.”
Fragmenti 2 – Fushëveprimi i IEC 60335-2-40: “Kjo pjesë e IEC 60335 merret me sigurinë e pompave elektrike të nxehtësisë, pompave të nxehtësisë për ujë të ngrohtë sanitar dhe kondicionerëve të ajrit, duke përfshirë kompresorët me motor, si dhe njësi hidronike me spirale ventilatorësh, heqëse lagështie (me ose pa kompresorë me motor), pompa termoelektrike të nxehtësisë dhe njësi të pjesshme. Tensioni i tyre maksimal i vlerësuar nuk duhet të jetë më shumë se 300 V për pajisjet me një fazë dhe 600 V për pajisjet me shumë faza.”
Fragmenti 3 – EN 378 (pjesa 1): “Neni 6 Sasia e agjentit ftohës: Kur ekzistojnë standarde të produktit për lloje të veçanta sistemesh dhe ku këto standarde të produktit i referohen kufizimeve të sasive të agjentit ftohës, sasi të tilla duhet të mbizotërojnë mbi kërkesat të këtij standardi.“

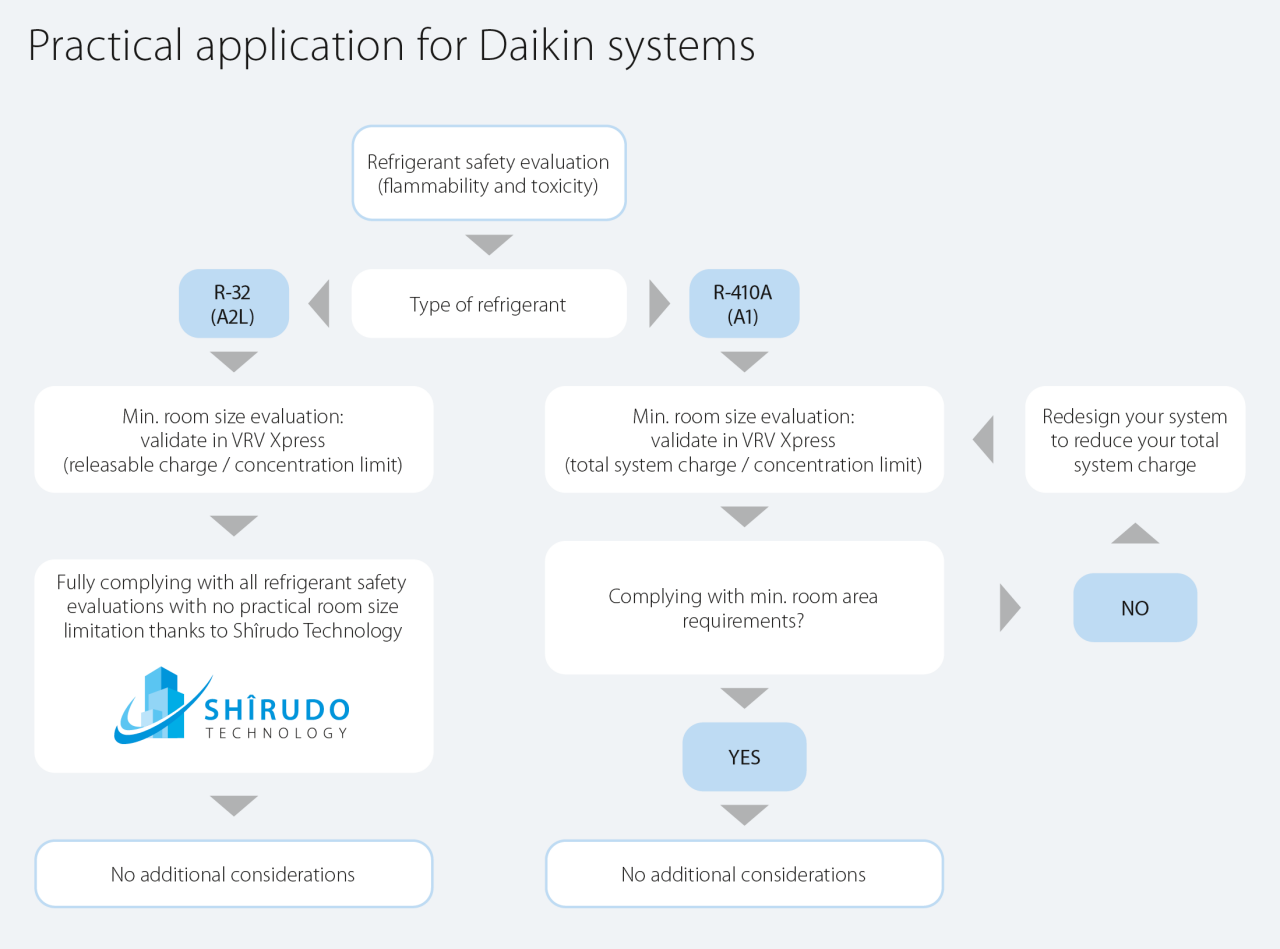

- Zbatimi i standardeve përkatëse në sistemet R-32 A2L
- Zbatimi i standardeve përkatëse në sistemet R-410A (A1)
IEC specifikon se duhet të zbatohet kërkesa më e rreptë (ndezshmëria ose toksiciteti) (fragmenti 4).
Përmbledhje e kufijve të lejuar të përqendrimit për R-32
Standardi i sigurisë | Përqendrimi maks. i lejuar |
|---|---|
IEC 60335-2-40 | Ndezshmëria (LFL): 75% e kufirit të poshtëm të ndezshmërisë (LFL) = 0,75 × 307 g/m³ → 230 g/m³ |
EN 378 | Toksiciteti (ATEL/ODL): 300 g/m³ |
Meqenëse kufiri i ndezshmërisë prej 230 g/m³ është më i ulët se kufiri i toksicitetit prej 300 g/m³, zbatohet kufiri më i rreptë i ndezshmërisë. Pajtueshmëria me këtë kufi siguron në mënyrë të natyrshme që kufijtë e toksicitetit të mos tejkalohen, prandaj nuk kërkohen kontrolle shtesë.

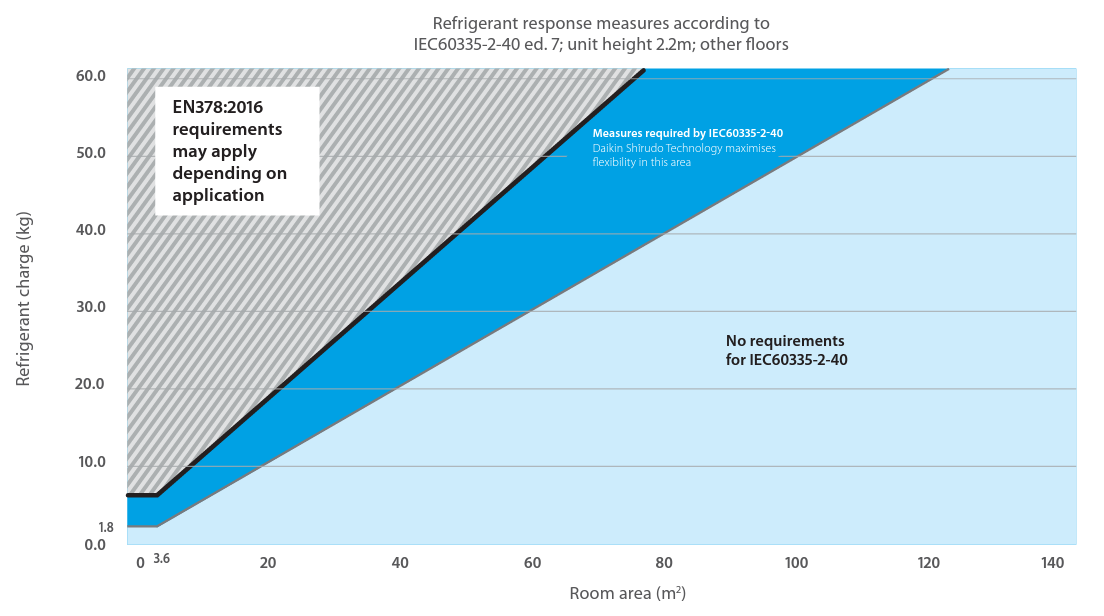

Çfarë do të thotë kjo për projektimin e sistemeve tuaja R-32?
Nëse përqendrimi i llogaritur i agjentit ftohës është nën 230 g/m³, nuk kërkohen masa shtesë sigurie.
Kur përqendrimi tejkalon 230 g/m³, Teknologjia Shīrudo e Daikin mbështet pajtueshmërinë me IEC 60335-2-40 dhe EN 378, duke ju ndihmuar të përmbushni standardet e kërkuara të sigurisë me besim.
Lidhur me kufijtë e ngarkesës, IEC mbulon vetëm agjentët ftohës të ndezshëm (A2L, A2, A3).
→ Prandaj, IEC nuk mund të përdoret për këto vlerësime për sistemet që përdorin agjent ftohës jo të ndezshëm (A1).
Përmbledhje e kufijve të lejuar të përqendrimit për R-410A
Standardi i sigurisë | Përqendrimi maks. i lejuar |
|---|---|
IEC 60335-2-40 | Ndezshmëria (LFL): N/A – IEC mbulon vetëm agjentët ftohës të ndezshëm (A2L, A2, A3) |
EN 378 | Toksiciteti (ATEL/ODL): 440 g/m³ |
Kufiri i toksicitetit i specifikuar në EN 378 për R-410A, i klasifikuar si një agjent ftohës jo i ndezshëm A1, është 440 g/m³ dhe duhet të zbatohet.
Çfarë do të thotë kjo për projektimin e sistemeve tuaja R-410A?
Meqenëse R-410A nuk është brenda fushëveprimit të standardit IEC në lidhje me sigurinë e agjentit ftohës, EN 378 zbatohet si standardi mbizotërues.
Përqendrimi i agjentit ftohës për R-410A duhet të mbetet nën 440 g/m³. Kur tejkalohet ky kufi, kërkohen masa të përshtatshme sigurie të furnizuara në terren në përputhje me EN 378.
Fleksibilitet më i madh në projektim krahasuar me sistemet R-410A
Duke përmbushur kërkesat më të rrepta të IEC, sistemet R-32 ofrojnë fleksibilitet shumë më të madh në projektim, krahasuar me ekuivalentët e R-410A.
Krahasimi i dizajnit: Shembull llogaritjeje për një aplikim në hotel

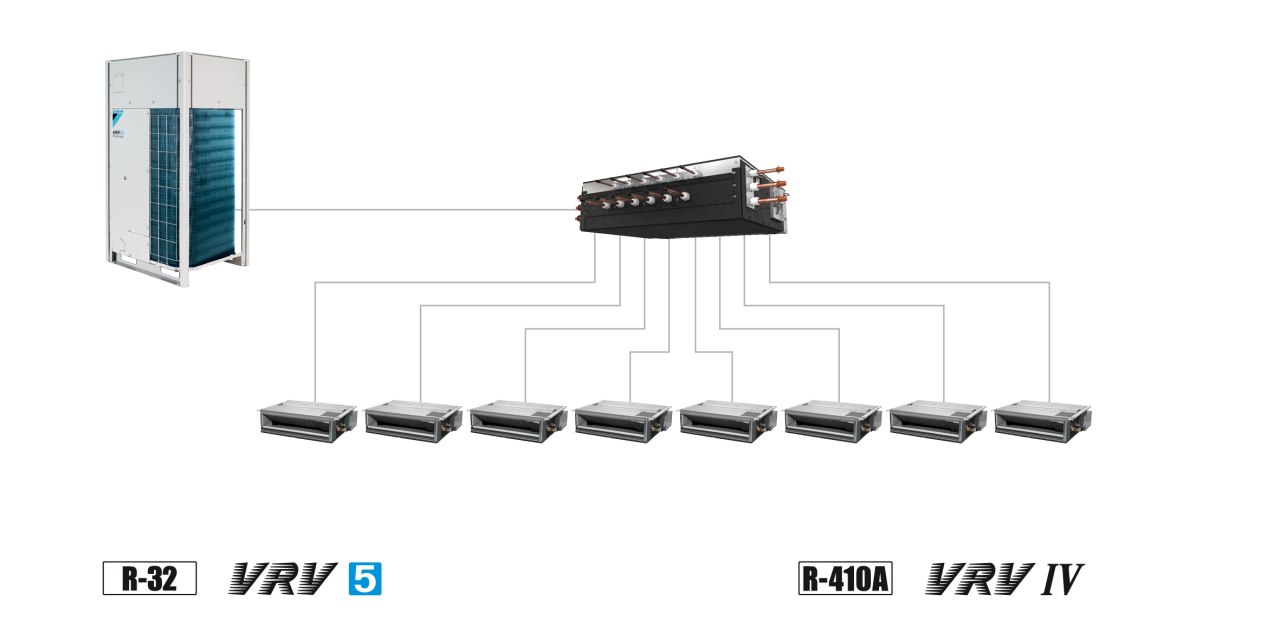

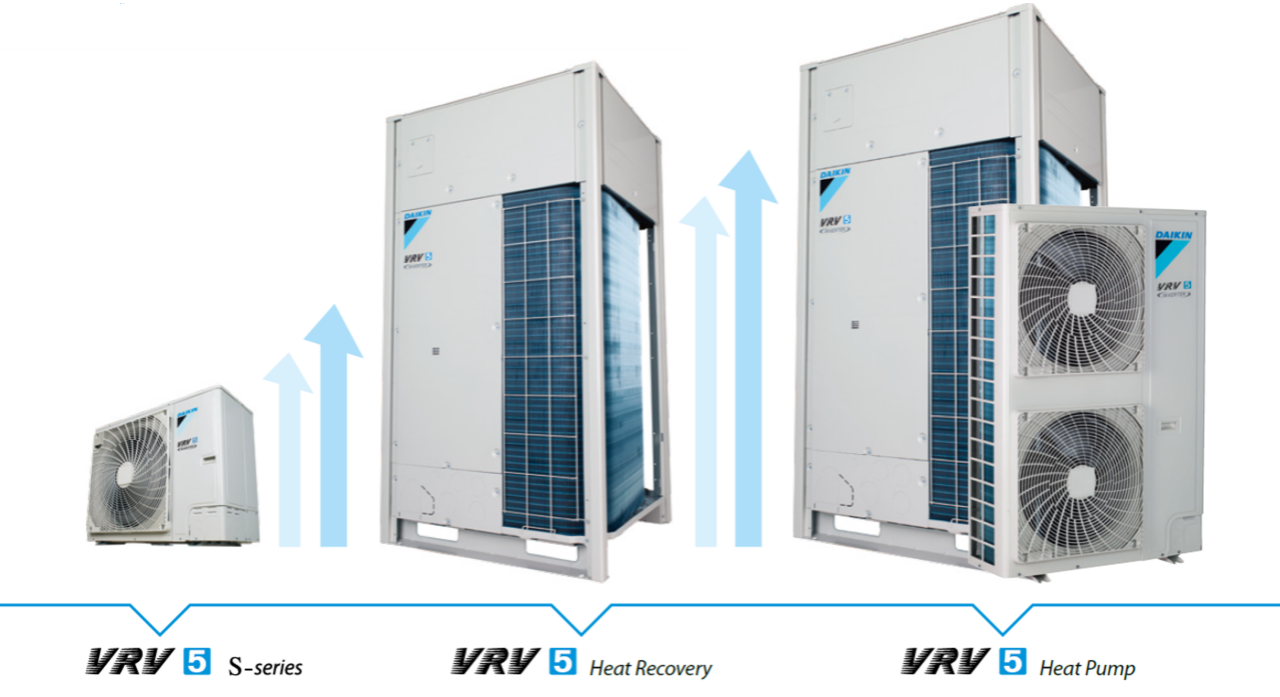

Për një sistem tipik VRV në hotel (8 njësi të brendshme, 1 kuti BS), një sistem VRV 5 që përdor teknologjinë Shîrudo me masa sigurie të integruara, kërkon vetëm një madhësi minimale dhome prej 3,08m², ndërsa një sistem i ngjashëm R-410A do të kërkonte 12,7m²!
Sipërfaqja minimale e dhomës së hotelit: 3,08 m2
duke ndjekur IEC60335-2-40 dhe duke aplikuar Teknologjinë Shîrudo
Sipërfaqja minimale e dhomës së hotelit: 12,7 m2
duke ndjekur EN378
Më shumë detaje mund të gjenden në udhëzuesin tonë:
Pyetjet e shpeshta
Po. Duke projektuar në përputhje me IEC 60335-2-40 (ne garantojmë pajtueshmërinë), ju gjithashtu përmbushni kërkesat përkatëse të EN 378, duke përfshirë kontrollet mbi përqendrimin maksimal të agjentit ftohës për dhomë.
Teknologjia Shīrudo e Daikin siguron më tej që përqendrimi i agjentit ftohës të mos kalojë 230 g/m³, ekuivalentin e 75% të kufirit të poshtëm të ndezshmërisë, siç përcaktohet në IEC 60335-2-40.
Për krahasim, një sistem i projektuar në mënyrë strikte sipas kufijve të toksicitetit të EN 378 mund të lejojë përqendrime deri në 300 g/m³, rreth 30% më shumë agjent ftohës në skenarin më të keq të rrjedhjes.
Për aspektet që nuk mbulohen nga IEC 60335-2-40, siç është instalimi i njësive të jashtme në ajër të hapur, duhet t’i referoheni EN 378 për udhëzime.
Po. EN 378 është një standard i përgjithshëm, dhe brenda fushëveprimit të tij dhe Klauzolës 6, ai u referohet drejtpërdrejt standardeve të zbatueshme të produktit, në këtë rast IEC 60335-2-40.
Pajtueshmëria me IEC 60335-2-40, pra, përbën pajtueshmëri me EN 378 për fushat e mbuluara nga ai standard produkti.
Jo. Pajtueshmëria me IEC 60335-2-40, dhe rrjedhimisht me Pjesët 1 dhe 2 të EN 378, është e mjaftueshme. Nuk ka kërkesë për të zbatuar EN 378-3, duke përfshirë dispozita të tilla si një furnizim me energji i pavarur për sistemin e zbulimit të rrjedhjeve.
Tabela C.1 e EN 378 përcakton kufijtë e ngarkesës bazuar në kufirin e toksicitetit të shumëzuar me vëllimin e dhomës, ose siç përcaktohet në Klauzolën C.3. Në praktikë, kufiri i zbatueshëm i ngarkesës përcaktohet gjithmonë duke përdorur kriterin më të rreptë. Prandaj, kufiri i toksicitetit nuk tejkalohet.
Si rezultat, masat shtesë të sigurisë të përshkruara në EN 378-3, Klauzola C.3, nuk kërkohen.
Kjo metodologji përputhet me praktikën e vendosur për agjentët ftohës të klasit A, siç është R-410A, ku nuk nevojiten masa shtesë sigurie me kusht që të mos tejkalohen kufijtë e toksicitetit.
Teknologjia unike Shîrudo e Daikin i trajton të gjitha kërkesat përkatëse të IEC, duke ofruar dizajn të sistemit në përputhje me rregullat dhe qetësi për mendjen tuaj menjëherë pas paketimit.
Nuk kërkohen llogaritje komplekse të masave të sigurisë
Nuk kërkohen punime shtesë instalimi ose vënie në punë
Nuk ka ndikim vizual nga sensorë ose komponentë shtesë
Nuk ka punë shtesë ose ridizajnim nëse ndryshon paraqitja
Nuk ka kërkesë për kontrolle periodike të sigurisë
Si funksionon Teknologjia Shîrudo
- Sensorët e integruar për të zbuluar rrjedhjet e agjentit ftohës
- Alarmi i integruar
- Valvulat e bllokimit

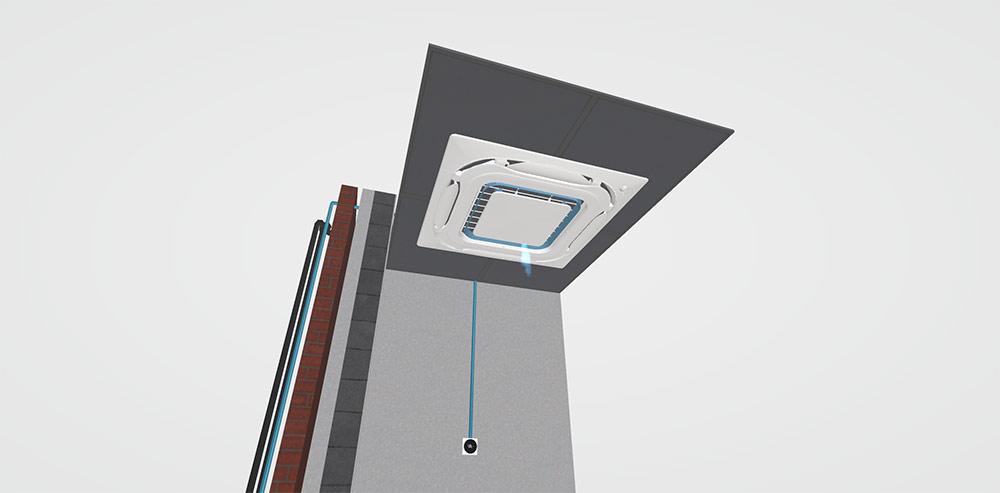

Sensorët e integruar për të zbuluar rrjedhjet e agjentit ftohës
- Integruar në çdo njësi të brendshme
- Me vetë-monitorim, zbulon edhe rrjedhjet më të vogla të agjentit ftohës
- Aktivizon automatikisht masat e reagimit ndaj agjentit ftohës: një alarm dhe valvula mbylljeje
Alarmi i integruar

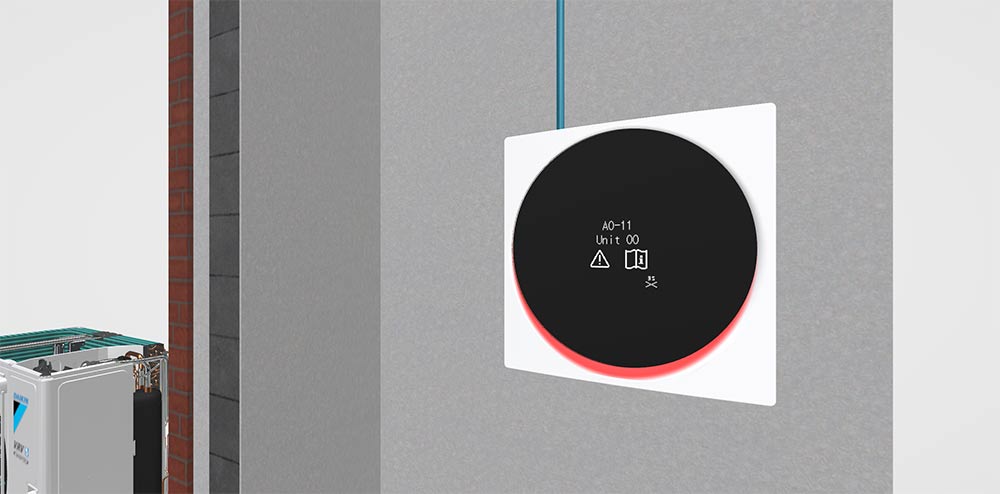

- Alarmi vizual lokal dhe akustik i integruar në telekomandën me tela Madoka
- Një alarm shtesë mbikëqyrjeje mund të integrohet përmes:
- Një rregullimi në vend në telekomandën Madoka
- Një sinjali hyrjeje që aktivizon një alarm të palës së tretë

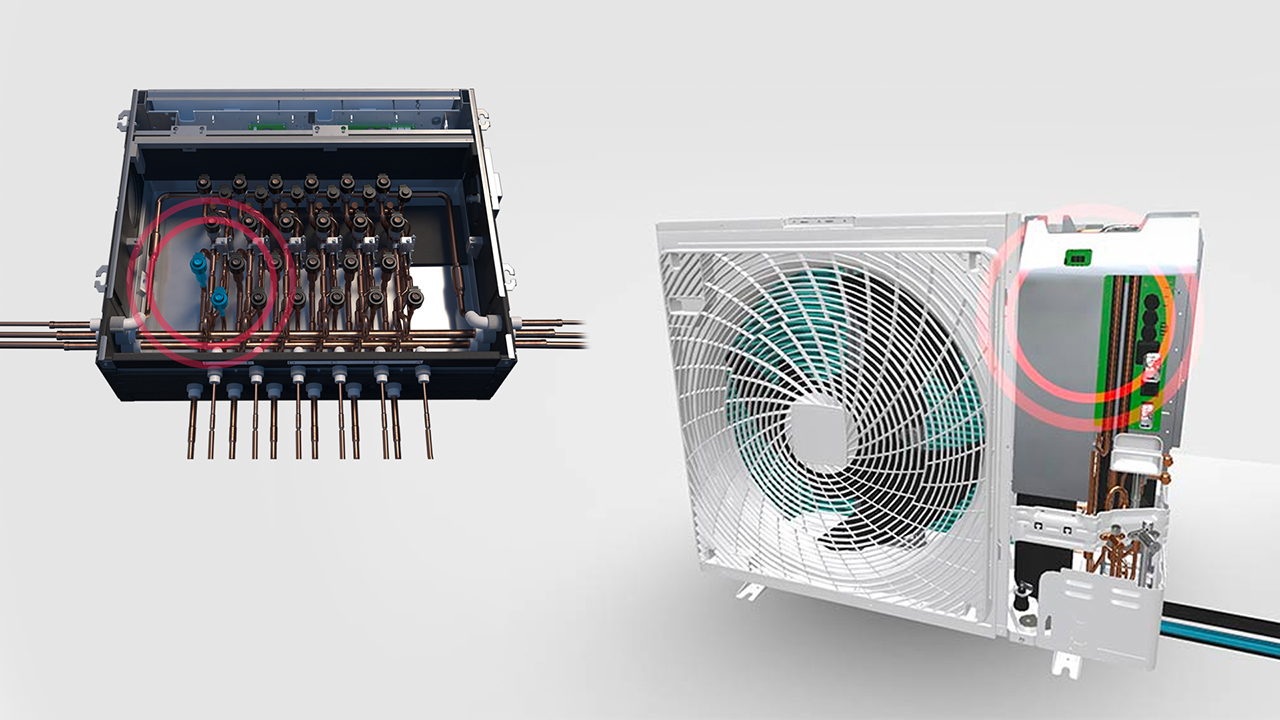

Për të garantuar pajtueshmëri me IEC60335-2-40 edhe për dhomat më të vogla, jepen valvulat e bllokimit.
Në varësi të sistemit, ato janë ose të integruara në njësinë e jashtme ose në kutinë (BS)SV. Në rast rrjedhjeje, agjenti ftohës ose pompohet përsëri në njësinë e jashtme ose mbyllen degëzime specifike për të ndaluar rrjedhjen dhe për të minimizuar agjentin ftohës që mund të rrjedhë.
