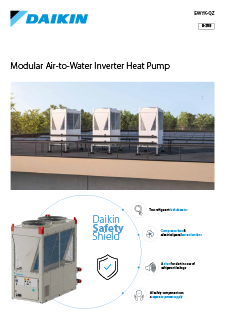

EWYK-QZ Product catalogue
PDF | 897.41KB
Ndërtuar për ndërtesa që kërkojnë më shumë.

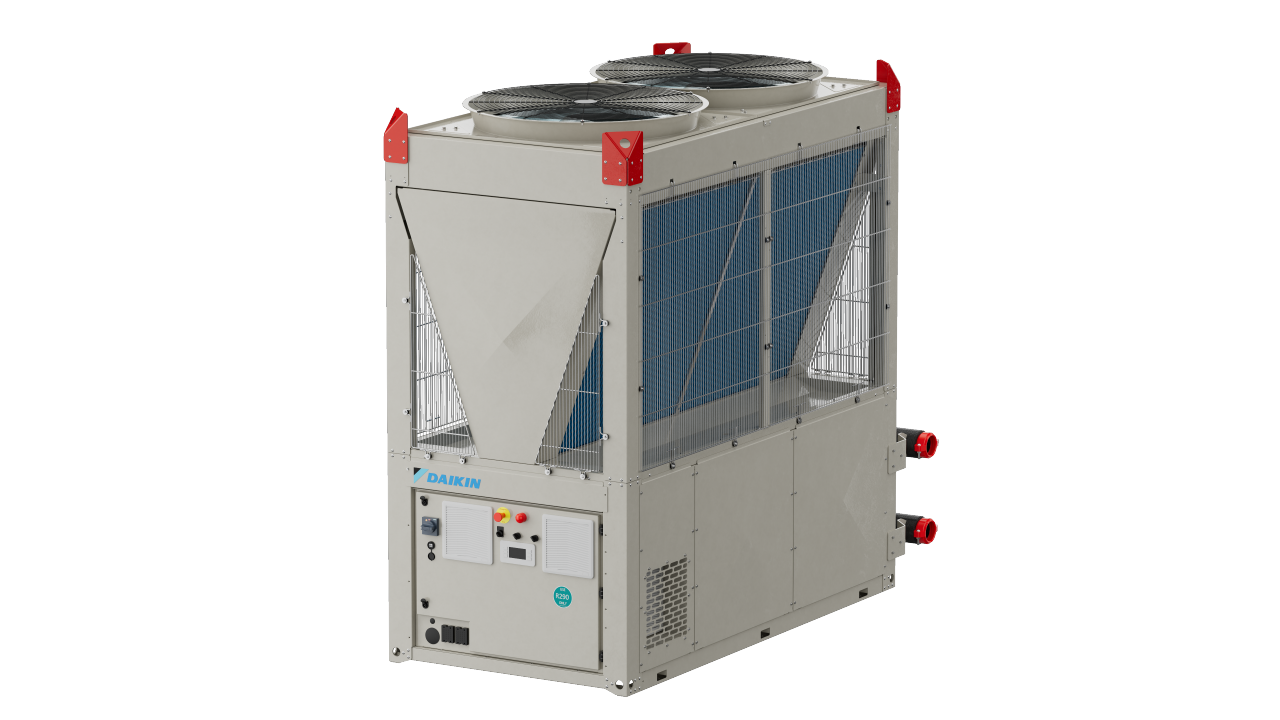

Daikin EWYK-QZ është një pompë nxehtësie modulare me inverter ajër-ujë që përdor agjentin ftohës R-290, e projektuar për të shkallëzuar nga një modul i vetëm 135 kW deri në 2000 kW në shumë grupe.
Dizajni i saj “plug-and-play” lejon që modulet të shtohen krah për krah ose të mbivendosen ndërsa projekti juaj rritet — duke e bërë atë po aq të përshtatshme në instalime të reja, rikonstruksione në shkallë të gjerë dhe mjedise industriale me kërkesa të larta.
Një sistem i vetëm, potencial i pakufizuar.
Sistem modular “Plug & Play”
Shkallëzim fleksibël dhe instalim modular deri në 2000 kW.
Sistemi rritet me projektin tuaj, duke lejuar që modulet të shtohen në mënyrë progresive në përputhje me planin e zhvillimit të ndërtesës. Njësitë mund të instalohen krah për krah ose të grumbullohen njëra mbi tjetrën për të minimizuar gjurmën, me deri në katër grupe me nga katër module dhe deri në 60 konfigurime të mundshme në një sistem të vetëm.
1 modul bazë - deri në 135 kW
2 module bazë - deri në 270 kW

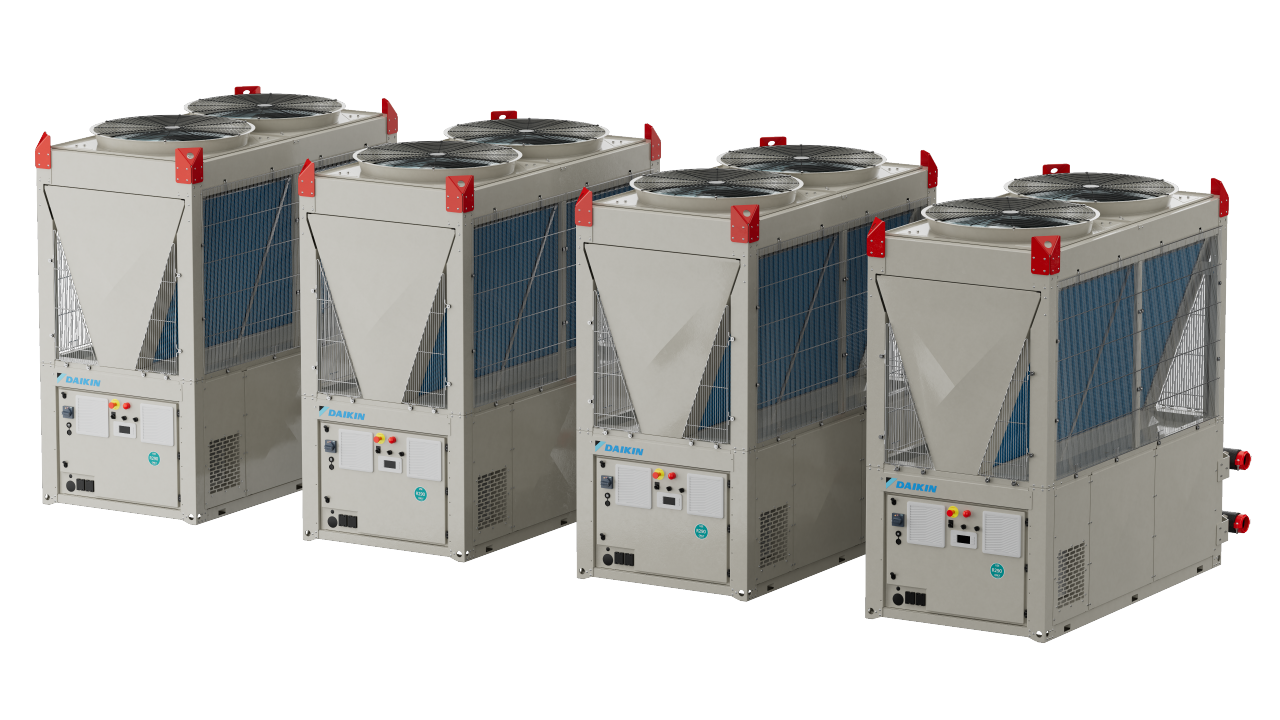

1 grup prej 4 modulesh - deri në 540 kW

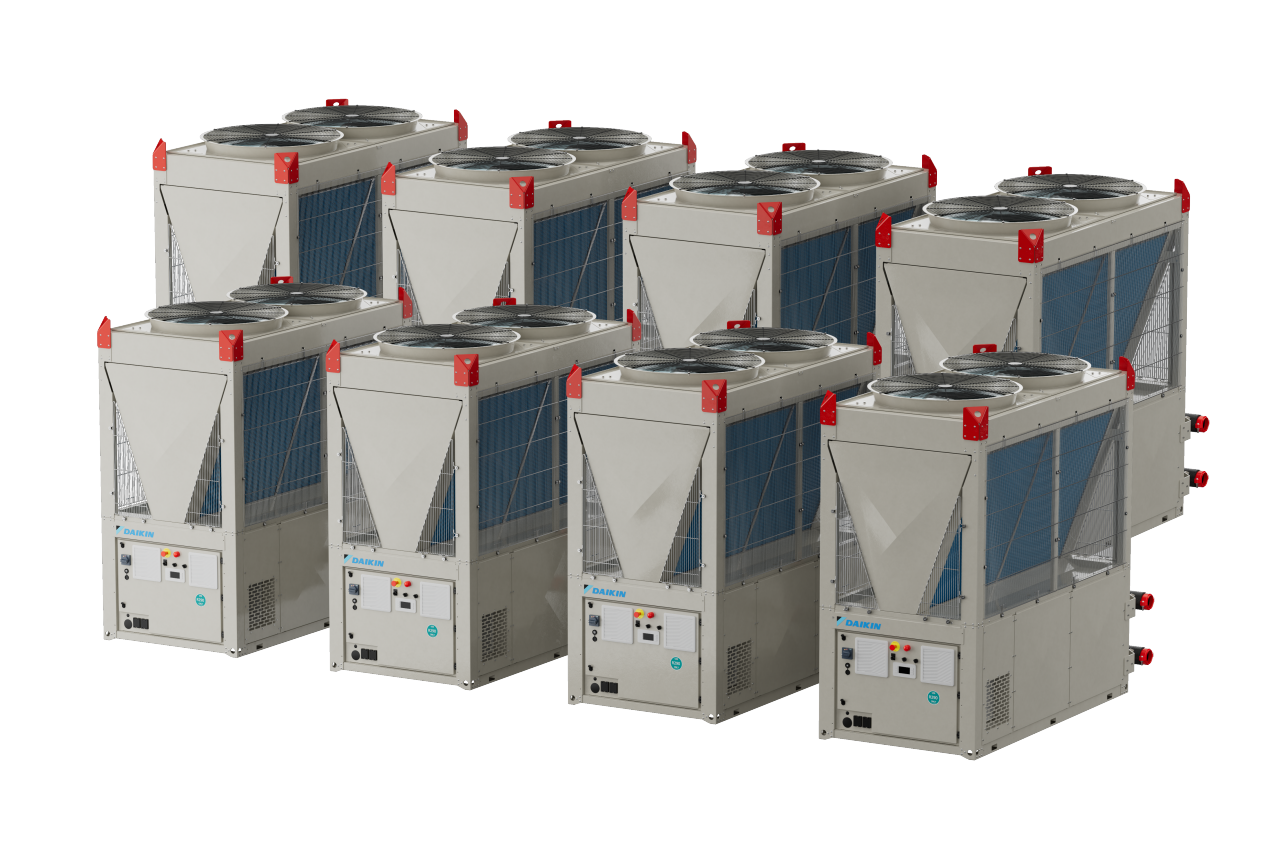

Paneli 4x4 - deri në 2000 kW
i menaxhuar nga kontrolli i sistemit iCM
Projektuar për performancë maksimale
Teknologjia me inverter të plotë
Kompresorët me spirale VFD dhe ventilatorët EC të drejtuar nga inverteri përshtaten në kohë reale me ndryshimet e ngarkesës, duke siguruar efikasitet të jashtëzakonshëm në ngarkesë të pjesshme në të gjitha stinët.
Instalimi “Plug & Play”
Një kabllo e vetme energjie furnizon deri në katër module. Kompleti i kolektorit me të gjitha tubacionet ndër-njësi mund të instalohet paraprakisht në fabrikë për të shkurtuar më tej kohën në vend.
Funksionimi me temperaturë të lartë
Ofron ujë për ngrohje deri në 75 °C edhe në temperatura të jashtme deri në −20 °C — një zëvendësim i drejtpërdrejtë i kaldajës për aplikimet me kërkesa më të larta.
Agjent ftohës natyral
R-290 (propani) mbart një GWP prej vetëm 0.02 — pajtueshmëri e qëndrueshme me rregulloren e gazit F e gatshme për të ardhmen dhe një gjurmë karboni të reduktuar ndjeshëm.
Opsioni i modulit të pompës
Një modul i dedikuar pompe me një pompë me inverter dhe një rezervuar zgjerimi 18 litra integrohet direkt në grup për një sistem hidronik plotësisht të pavarur.
Gati për projekte rinovimi
Vendosja kompakte dhe rritja modulare e bëjnë EWYK-QZ ideal për projekte ku hapësira është e kufizuar dhe kërkohet zgjerim i kapacitetit me faza.
Gamë e gjerë veprimi
Asnjë kompromis për kushtet.
Ofron ngrohje dhe ftohje të besueshme në një gamë të gjerë funksionimi, me temperatura uji deri në 75 °C, duke e bërë atë një zëvendësim ideal të kaldajave për aplikime rezidenciale, hotelerie dhe industriale.
| Min. | Maks. | |
| Ngrohja e ujit | 20°C | 75°C |
| Ujë i ftohur | -15°C | 18°C |
| Temperatura e ambientit jashtë | -20°C | 46°C |
Daikin Safety Shield
Siguri e integruar në çdo shtresë
- Dy detektorë rrjedhjeje të agjentit ftohës — që mbulojnë si kutinë e kompresorit ashtu edhe panelin elektrik.
- Ventilatorë nxjerrjeje të certifikuar nga ATEX — ruajnë presionin pozitiv dhe pastrojnë çdo rrjedhje nga të dy kutitë.
- Sirenë akustike dhe vizuale — aktivizohet menjëherë nga detektorët e rrjedhjeve për reagim të shpejtë në rast emergjence.
- Furnizim i pavarur me energji — të gjitha pajisjet e sigurisë funksionojnë në një qark të dedikuar, të ndarë nga furnizimi kryesor i njësisë.
- Kolektor valvulash sigurie — e çon agjentin ftohës jashtë kutisë së kompresorit në çdo rast mbipresioni.
Metodologjia e sigurisë e Daikin mbulon të gjithë ciklin e jetës të produktit — nga prodhimi dhe ruajtja deri te transporti, instalimi, mirëmbajtja dhe asgjësimi — duke siguruar që partnerët dhe përdoruesit përfundimtarë të veprojnë në një mjedis të sigurt në çdo kohë.
Intelligent Chiller Manager
1. Optimizim i plotë i impiantit
Koordinon të gjitha modulet në modalitetin e ngrohjes ose ftohjes, duke garantuar efikasitet të lartë dhe performancë të besueshme pavarësisht nga madhësia ose konfigurimi i impiantit.
2. Arkitekturë e zgjeruar
Menaxhon kullat e ftohjes dhe sistemet e pompimit me kolektor për instalimet me ftohje me ajër dhe ato me ftohje me ujë nga një ndërfaqe e vetme.
3. Kosto operimi të reduktuara
Duke minimizuar konsumin e energjisë dhe stresin mekanik, iCM zgjat qëndrueshmërinë e sistemit dhe ofron përfitime të matshme në efikasitet gjatë jetëgjatësisë së njësisë.

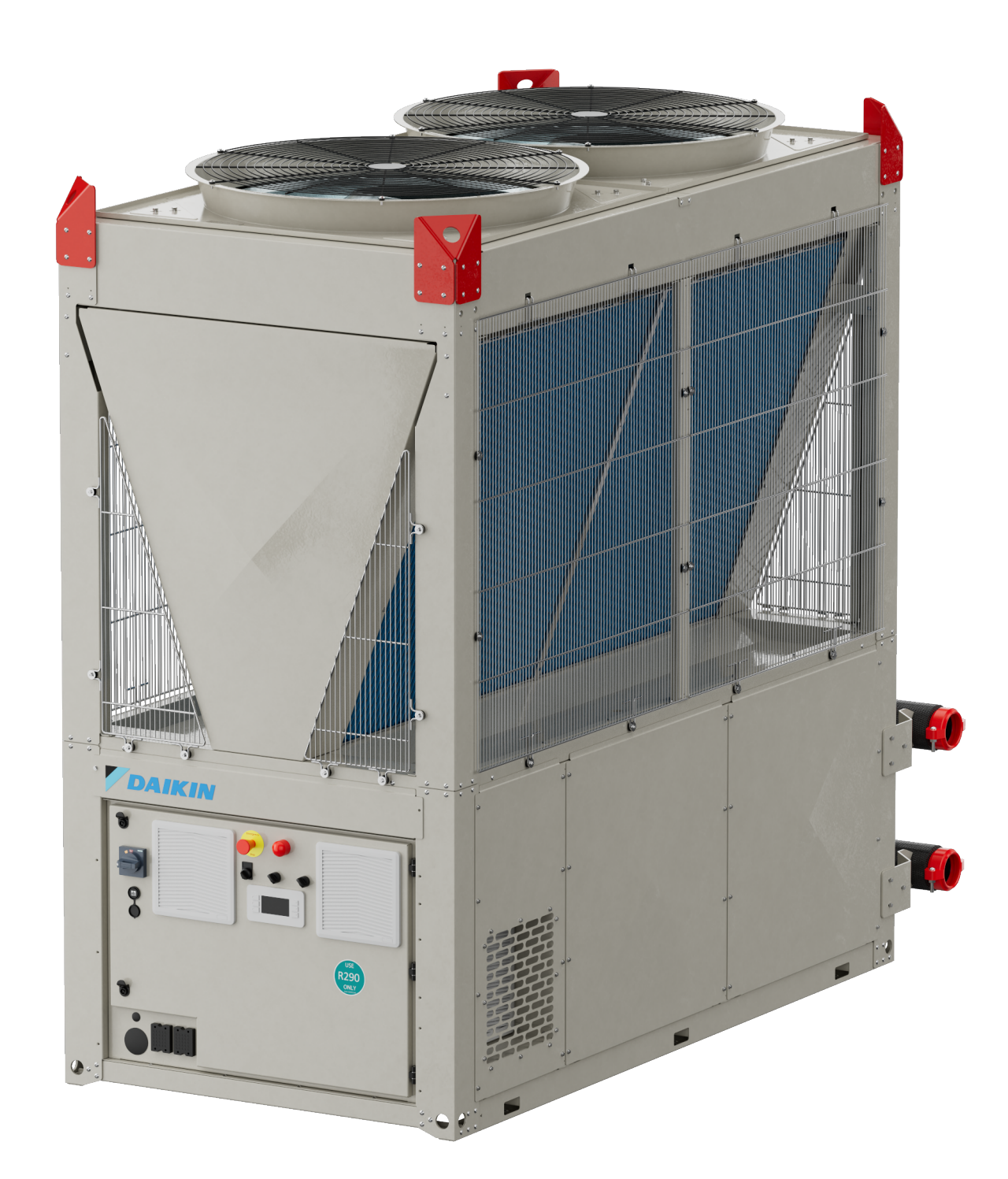

Të dhëna teknike - EWYK-QZ
EWYK135QZXSA2
| Parametri | Vlera |
Kapaciteti i ngrohjes [H1] — 40/45°C, 7°C OAT (kW) | 135 |
COP [H1] (kW/kW) | 3,3 |
SCOP Temperaturë e ulët / Temperaturë mesatare (kW/kW) | 4,2 / 3,2 |
Kapaciteti i ftohjes [C1] — 12/7°C, 35°C OAT (kW) | 128 |
EER [C1] / SEER (kW/kW) | 2,6 / 4,8 |
Niveli i fuqisë së zhurmës (dB(A)) | 79,5 |
Përmasat (GJ × TH × L) (mm) | 2382 × 1207 × 2653 |
Mbushja me agjent ftohës (kg) | 6,6 |
Lloji i kompresorit | 2× VFD me rrotullim |
| Furnizimi me energji | 400V / 3ph / 50Hz |
Kapacitetet e grupit
1 MODULE
135 kW
Ngrohje / 128 kW Ftohje
2 MODULE
270 kW
Ngrohje / 256 kW Ftohje
3 MODULE
405 kW
Ngrohje / 384 kW Ftohje
4 MODULE
540 kW
Ngrohje / 512 kW Ftohje
I projektuar për të ardhmen
R-290 është një nga agjentët ftohës më të përgjegjshëm ndaj mjedisit në dispozicion. I kombinuar me teknologjinë e plotë të inverterit dhe integrimin në rrjetin inteligjent, EWYK-QZ mbështet standardet e ndërtimit të qëndrueshëm dhe përputhet me rregulloret më të fundit evropiane.
I projektuar për ndërtesa të qëndrueshme
Gati për BREEAM
Gati për LEED
Plotësisht në përputhje me rregulloren më të fundit të gazit F
Treguesit kryesorë të qëndrueshmërisë dhe performancës
0.02 GWP - Potenciali i Ngrohjes Globale
4.2 SCOP - Efikasitet i lartë sezonal (temperaturë e ulët)
75 °C - Temperatura maksimale e ngrohjes së ujit
−20 °C - Temperatura minimale e ambientit të jashtëm në modalitetin e ngrohjes
Mësoni më shumë
Një sistem i vetëm.
Potencial i pakufizuar.
Flisni me një specialist të Daikin për të gjetur konfigurimin e duhur për projektin tuaj.
