ECPEN24-470 Water to Water Modular Chillers and Heat Pumps
PDF | 972.31KB
Produkti përmban një metodë të re modulare për dizajnimin e sistemit, e cila prezanton fleksibilitet shtesë në konfigurim, duke lejuar arritjen e kapacitetit të kërkuar duke kombinuar njësi më të vogla të lidhura me tubacione dhe të kontrolluara si një e tërë.
E përbërë nga tre module bazë me kapacitete 100, 125 dhe 160 kW, gama përmban kompresorë me spirale të dizajnit të Daikin dhe agjent ftohës R-32, GWP e të cilit është 70% më e ulët se ajo e R-410A.
Po ashtu, si një agjent ftohës i pastër dhe me një përbërës, R-32 ka të gjitha karakteristikat e nevojshme për t’u rikuperuar, ricikluar ose rigjeneruar lehtësisht për të hyrë në tregun e agjentëve ftohës të rikuperuar dhe për t’u ripërdorur.
R-32 është gjithashtu gjerësisht i disponueshëm në treg, si agjenti ftohës kryesor për njësitë e ajrit të kondicionuar me kompresorët me spirale. Pra, shumë i disponueshëm për shërbimet e mirëmbajtjes.
3 versione produkti
- Pompa e nxehtësisë me mundësi kthimi të anës së ujit
- Pompë nxehtësie me rikthim nga ana e agjentit ftohës (vetëm 100 kW)
- Pa kondensator
3 module bazë
- 100 – 125 – 160 kW
98 kombinime të mundshme të moduleve
me versionet e ndryshme të produktit
Gama e kapacitetit
Tre module bazë prej 100, 125 dhe 160 kW.
Modulet mund të kombinohen deri në 8 në dy radhë të stivuara prej 4, me kapacitete rezultuese që variojnë nga 200 në 1280 kW
Gama e funksionimit
Përfitimet e produktit
Shkallëzueshmëria dhe kompaktësia
Për shkak të modularitetit të tij, njësitë e reja EW(W)(H)(L)T-Q A ofrojnë potencial të lartë shkallëzueshmërie. Modulet mund të shtohen kur nevojitet, sipas planit të ndërtimit të ndërtesës.
Gjithashtu, modulet mund të kombinohen si një radhë krah për krah ose të stivohen për të minimizuar kërkesat e hapësirës, veçanërisht të dobishme për aplikimet e rinovimit. Modulet mund të kombinohen deri në 8 në dy radhë të stivuara prej 4, me kapacitete rezultuese që variojnë nga 100 në 1280 kW.
Radha maksimale horizontale: 4

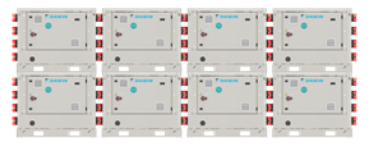

Të stivueshme deri në 8 module
Furnizim energjie njëfazore
Si standard (pa aksesorë) çdo modul duhet të lidhet me një furnizim të veçantë me energji elektrike. Është e mundur të keni një radhë të vetme (deri në katër module) me një furnizim të vetëm me energji elektrike.

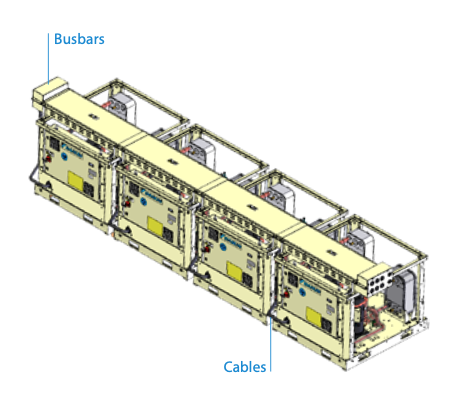

Sbarat dhe kabllot ofrohen nga fabrika me një nga kodet e aksesorëve më poshtë. Lidhja elektrike ndërmjet moduleve duhet të bëhet në terren.
Kodet e aksesorëve:
EKSPELT2 - Komplet me furnizim energjie njëfazore për 2 module
EKSPELT3 - Komplet me furnizim energjie njëfazore për 3 module
EKSPELT4 - Komplet me furnizim energjie njëfazore për 4 module
Vini re:
- Kompleti me furnizim energjie njëfazore dërgohet i pamontuar dhe është për t’u montuar në terren. Instalimi i stivuar nuk është i përputhshëm me konfigurimin e furnizimit të energjisë njëfazore
- Furnizimi i energjisë njëfazore është i disponueshëm vetëm për instalimin e brendshëm
- Në rastin e 4 njësive në porosi, që do të sistemohen në radhitje, në rast se kërkohet furnizim energjie njëfazore, EKSPELT4 mund të zgjidhet vetëm një herë
Instalimi “Plug & Play”

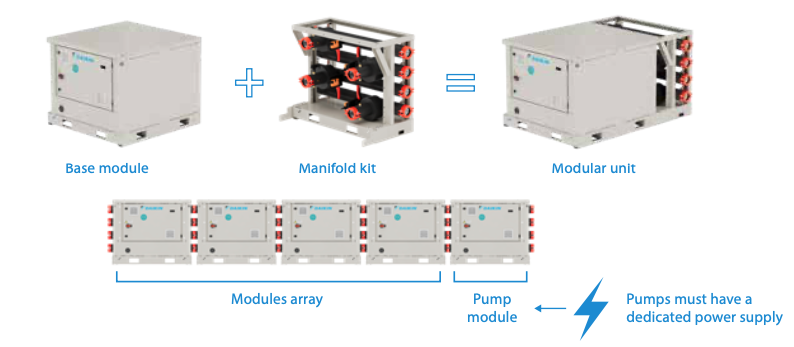

Instalim i thjeshtuar me kompletin e kolektorit, i cili është krijuar për të lidhur modulet në anën e ujit, pasi përfshin tubacionet midis njësive. Kompleti i kolektorit gjithashtu mund të montohet në fabrikë për të reduktuar më tej kohën e instalimit në terren. Gjithashtu, një modul pompe i përkushtuar mund të shtohet lehtësisht në grupin e moduleve. Ai është i pajisur me pompa me inverter për fleksibilitet të plotë dhe përfshin një rezervuar zgjerimi prej 18 litrash. Për lehtësi të mëtejshme instalimi, furnizimi me energji njëfazore mund të integrohet, duke pasur 1 kabllo njëfazore të lidhur me radhitjen e deri në 4 moduleve (kabllot që lidhin modulet e ofruara nga fabrika).
Modulet mund të instalohen brenda apo edhe jashtë, nëse do të zgjidhet konfigurimi i reduktuar i zhurmës. Në të vërtetë, EW(W)(H)(L)T-Q A i ri ofron dy konfigurime të ndryshme të zhurmës për të përmbushur kërkesat e aplikacioneve të ndjeshme ndaj zhurmës si: rezidenciale, hotele dhe spitale.
Kosto operimi më të ulëta
Falë dizajnit të tij modular, kjo njësi e re mund të ndjekë nga afër profilin e ngarkesës për ftohje dhe ngrohje të ndërtesës, sipas standardit EN14825. Kjo është veçanërisht e rëndësishme, pasi siguron kosto të ulëta operimi të sistemit HVAC në kushte me ngarkesë të pjesshme, të cilat përfaqësojnë pjesën më të madhe të kohës së punës. Ky nuk është rasti me çillerët dhe pompat e nxehtësisë të paketuara tradicionale, të cilat duhet të punojnë në një seri ciklesh ndezje-fikje, duke ulur efikasitetin e sistemit.
Kontributi në ndërtesën e gjelbër
Protokollet më të njohura të ndërtesës së gjelbër janë BREEAM dhe LEED. EW(W)(H)(L)T-Q A mund të kontribuojë në kreditet e një projekti kur vlerësohet efikasiteti energjetik i sistemit hidronik, veçanërisht
nëse do të zgjidhet opsioni i rikuperimit të pjesshëm të nxehtësisë. GWP e kufizuar e R-32 dhe mbushja e ulët me agjent ftohës për qark falë dizajnit modular rezultojnë gjithashtu në një kontribut të mundshëm kur vlerësohet ndikimi i çillerëve.
Ndikim i kufizuar në mjedis
Njësitë përdorin agjentin ftohës R-32 i cili ka një potencial të ngrohjes globale (GWP) prej 675, vetëm një e treta e R-410A. R-32 është
një agjent ftohës i pastër dhe me një përbërës, kështu që mund të rikuperohet. Një studim i fundit nga Universiteti i Qytetit të Tokios* raporton se R-32 i rikuperuar ka një ndikim mjedisor 90% më të ulët se R-32 i virgjër, për shkak të nevojës së shmangur për shkatërrim dhe energjisë më të ulët të kërkuar për bonifikimin në lidhje me prodhimin e ri. Daikin përdor R-32 të rikuperuar në çillerët dhe pompat e tij të nxehtësisë sipas programit të tij Loop by Daikin.
Aplikimet e produktit
Ngrohje
Ngrohja e ambientit + konfigurimet e ujit të ngrohtë shtëpiak
- Ngrohje e centralizuar, eventualisht në kaskadën e qarkut të ujit me një pompë nxehtësie ajër-ujë. Furnizimi me ujë të ngrohtë shtëpiak menaxhohet nëpërmjet furnizimit të pavarur të ujit të ngrohtë shtëpiak (një ose radhitje modulesh të dedikuara për ujë të ngrohtë shtëpiak, eventualisht të stivuara). Njësitë mund të menaxhohen në kryesore/e varur deri në një grup prej 4 modulesh për kryesore
- Rezidenciale, zyra, komerciale të lehta, palestër, hotel
- Rikonstruktim dhe ndërtime të reja
- Terminalet e mundshme:
- Radiatorët (deri në 60 °C)
- Ngrohje e dyshemesë (30-35 °C)
- Ventilkonvektorët (45 °C)
Ftohje
Ftohje komoditeti
Ftohje e centralizuar. Uji i ngrohtë shtëpiak menaxhohet nëpërmjet furnizimit të pavarur të ujit të ngrohtë shtëpiak (një ose radhitje modulesh të dedikuara për ujë të ngrohtë shtëpiak, eventualisht të stivuara). Njësitë mund të menaxhohen në kryesore/e varur deri në një grup prej 4 modulesh për kryesore
- Rezidenciale, zyra, komerciale të lehta, palestër, hotel
- Rikonstruktim dhe ndërtime të reja
- Terminalet e mundshme:
- Ftohje e dyshemesë (23-18°C)
- Ventilkonvektorët (12-7°C)
Ftohje e proceseve
- Ftohje e dedikuar ose e centralizuar. sipas nevojave të projektit. Njësitë mund të menaxhohen në kryesore/e varur deri në një grup prej 4 modulesh për kryesore
- Ftohje e qumështit (9-4 °C)
- Magazinë me ftohje frigoriferike (-8 deri -12 °C, me glikol)
- Ftohje MRI, dhe shumë të tjera
